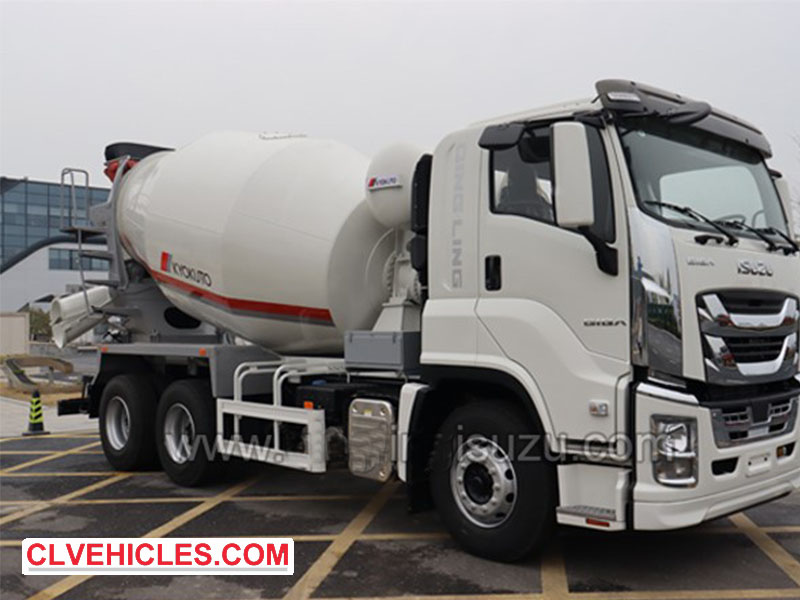

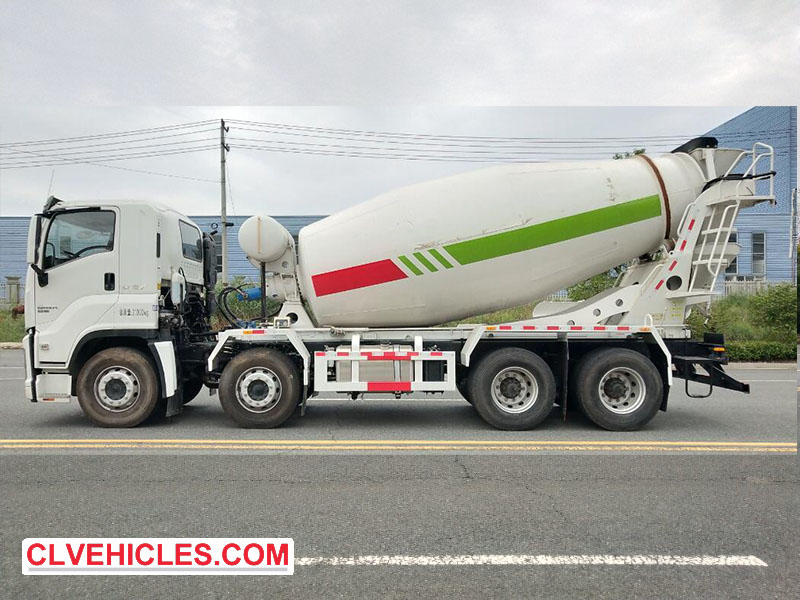

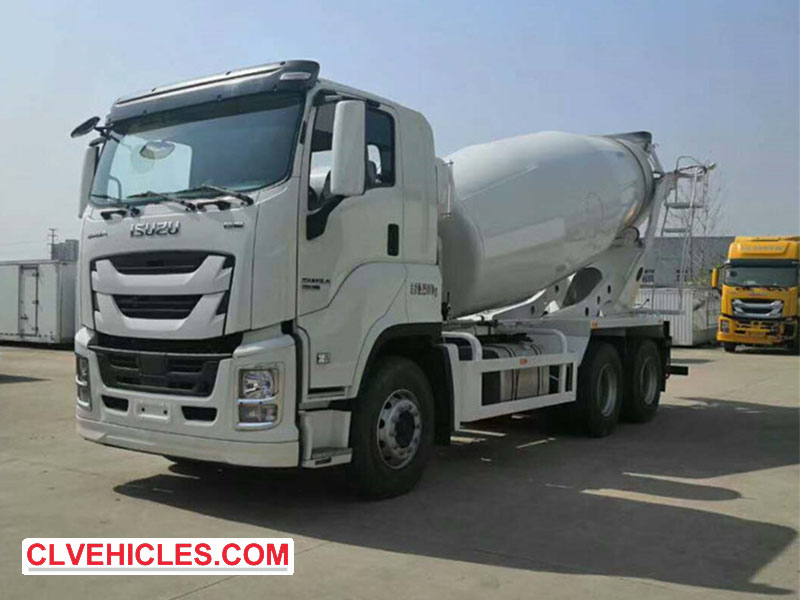

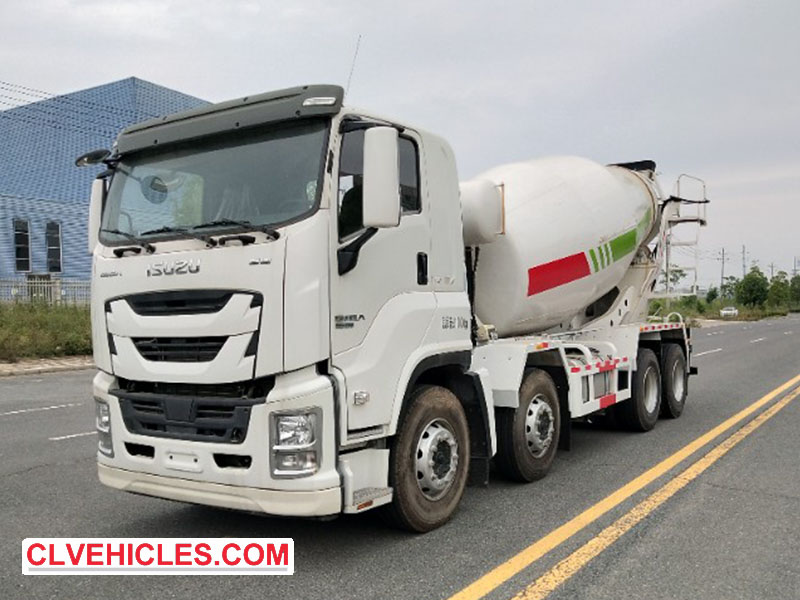

شاحنات خلط الخرسانة من إيسوزو، المعروفة باسم "شاحنات خلط الأسمنت"، هي مركبات أساسية لنقل وخلط الخرسانة بكفاءة في البناء. تتكون من هيكل خاص مزود بأسطوانة دوارة مدمجة ونظام خلط هيدروليكي. ستتناول هذه المقالة المكونات الرئيسية ومبادئ عمل هذه المركبات.
أ. المكونات الرئيسية لشاحنات خلط الخرسانة
1.1 الهيكل ونظام الطاقة
- تستخدم معظم شاحنات الخلاطة المصنوعة في الصين هيكل شاحنة تجارية قياسي من الفئة الثانية.
- تأتي الطاقة من محرك السيارة، الذي يحرك المضخة الهيدروليكية من خلال نظام نقل القدرة (PTO).
1.2 جهاز إقلاع الطاقة (PTO)
- ينقل قوة المحرك إلى النظام الهيدروليكي.
- قم بتشغيل/إيقاف عملية الخلط من خلال مفتاح التحكم.
- تأكد من أن الأسطوانة تدور للأمام أثناء الخلط وتدور للخلف أثناء التفريغ.
1.3 النظام الهيدروليكي
- تحويل الطاقة الميكانيكية من مخرج الطاقة إلى طاقة هيدروليكية.
- تعمل المضخة المتغيرة على تشغيل المحرك الهيدروليكي، والذي بدوره يقوم بدفع أسطوانة الخلط إلى الدوران.
1.4 مخفض السرعة (علبة التروس)
- يقلل من خرج المحرك عالي السرعة إلى سرعة الأسطوانة المثالية (عادةً 2-6 دورة في الدقيقة).
- يضمن خلطًا سلسًا ومحكمًا.
طبلة خلاط 1.5
- مصنوعة من الفولاذ عالي القوة والمقاوم للتآكل.
- تحتوي على شفرات حلزونية بالداخل من أجل:
- خلط الخرسانة عن طريق رفع المواد وتقليبها.
- تفريغ فعال عند الرجوع للخلف.
- تتراوح سعة الأسطوانة عادةً من 3 متر مكعب إلى 12 متر مكعب، اعتمادًا على حجم الشاحنة.
1.6 آلية التشغيل
- الضوابط:
- اتجاه الدوران (إلى الأمام للخلط، وإلى الخلف للتفريغ).
- السرعة (قابلة للتعديل لمراحل الخلط المختلفة).
1.7 نظام التنظيف
- يزيل الخرسانة المتبقية لمنع تصلبها.
- يقوم بتبريد النظام الهيدروليكي أثناء التشغيل.
- تتضمن بعض الموديلات وظيفة تجفيف للمواد الخاصة.
ب. مبدأ العمل
2.1 نقل الطاقة
يقوم محرك الشاحنة بتشغيل وحدة أخذ الطاقة (PTO)، والتي تقوم بدورها بتنشيط المضخة الهيدروليكية.
تقوم المضخة الهيدروليكية بتوصيل الزيت عالي الضغط إلى المحرك الهيدروليكي، والذي يقوم بتحويل الطاقة الهيدروليكية إلى دوران ميكانيكي.
2.2 عملية الخلط
تدور أسطوانة الخلط في اتجاه عقارب الساعة (إلى الأمام) أثناء النقل، مما يحافظ على حركة الخرسانة ويمنع ترسبها.
تعمل الشفرات الحلزونية على رفع الخليط وتحريكه للحفاظ على قوامه الموحد.
2.3 عملية التفريغ
تدور أسطوانة الخلط عكس اتجاه عقارب الساعة (عكس الاتجاه)، مما يدفع الخرسانة إلى الخارج من خلال الشفرات.
التحكم في سرعة التفريغ لضمان تحديد المواقع بدقة.
2.4 التنظيف والصيانة
بعد التفريغ، يجب تنظيف أسطوانة الخلط لمنع تراكم الخرسانة.
تبريد النظام الهيدروليكي للحفاظ على الكفاءة.
2.5 الاعتبارات الرئيسية للأداء الأمثل
- سلامة الشفرة: يمكن أن تتسبب الشفرات البالية أو التالفة في خلط غير متساوٍ وفصل المواد.
- صيانة النظام الهيدروليكي: عمليات التفتيش المنتظمة تمنع التسربات وتضمن الدوران السلس لأسطوانة الخلط.
- سعة التحميل: يمكن أن يؤدي التحميل الزائد إلى خلط غير فعال وإجهاد ميكانيكي.
- التحكم في السرعة: التعديل المناسب يمنع انفصال الخرسانة أو انسكابها.
تجمع شاحنات خلط الخرسانة بين الهندسة الميكانيكية والهيدروليكية والإنشائية لتوصيل الخرسانة الجاهزة بكفاءة. ويضمن فهم مكوناتها ومبادئ عملها حسن أدائها وصيانتها وعمرها الافتراضي. سواءً للحمولات الصغيرة (3-6 أمتار مكعبة) أو الكبيرة (9-12 مترًا مكعبًا)، تُعد هذه الآلات أساسية في البناء الحديث.
